Чиллер + фанкойл
Чиллер охлаждает не воздух, а воду или водно-гликолевый раствор, и эта вода разводится по объекту к фанкойлам и воздухообрабатывающим установкам. Так строят системы там, где мощности VRF уже не хватает или где нельзя тянуть фреоновые трассы по всему зданию. В разделе три модульных чиллера GCHV серии CLS: 30, 65 и 130 кВт холода.
Когда чиллер вместо VRF
- мощность. Объекты от 130–150 кВт холода: торговые центры, заводы, крупные бизнес-центры. Модульные чиллеры объединяются в каскад, поэтому система наращивается до нужной мощности;
- длина коммуникаций. Вода разводится на любое расстояние обычными трубами; ограничений по длине трассы, как у фреоновых систем, нет;
- безопасность. В помещениях циркулирует вода, а не хладагент — это требование для больниц, школ, объектов с постоянным пребыванием людей;
- технологический холод. Охлаждение оборудования, процессов, складов — там, где нужна вода заданной температуры, а не охлаждённый воздух.
Что входит в систему
Чиллер, гидромодуль с насосами, расширительный бак, буферная ёмкость, трубопроводы с изоляцией, фанкойлы или приточные установки в помещениях, автоматика. Буферная ёмкость нужна, чтобы компрессор не работал короткими циклами при малой нагрузке — без неё ресурс машины расходуется быстрее.

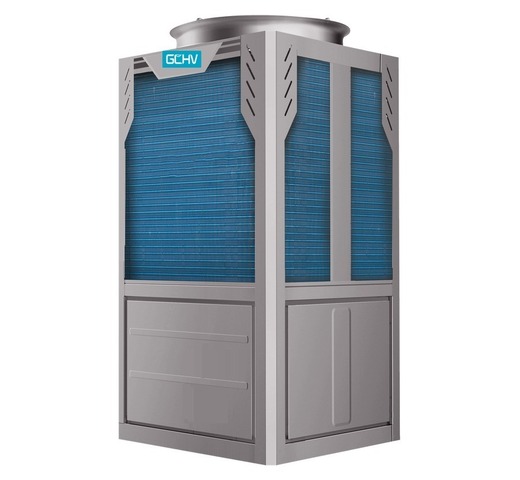

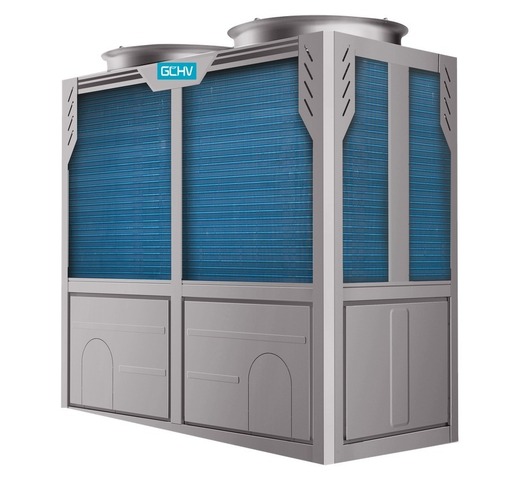

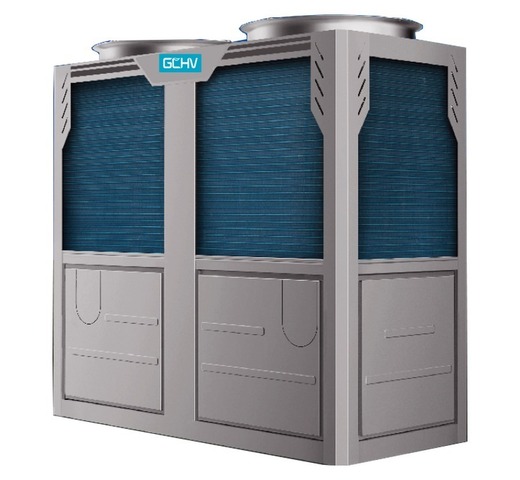

Модели в разделе: CLS-F30HW/ZR1B (30 кВт, расход воздуха 12 000 м³/ч), CLS-F65HW/ZR1B (65 кВт, 28 000 м³/ч), CLS-F130HW/ZR1B (130 кВт, 48 000 м³/ч). Рабочий диапазон наружных температур до +48 °C — это важно для Ташкента, где летом машина работает на пределе.
Фанкойлы и обвязка
Фанкойл — теплообменник с вентилятором, через который проходит холодная вода. Бывают кассетные, канальные, напольно-потолочные — по типу установки так же, как внутренние блоки VRF. Подбираются под гидравлику системы: двухтрубная схема работает либо на холод, либо на тепло по сезону, четырёхтрубная — одновременно. Конкретные модели фанкойлов подбираем под проект, напишите нам требуемую мощность и тип установки.
Вопросы и ответы
Можно ли набрать нужную мощность из нескольких чиллеров?
Да, модульные чиллеры серии CLS для этого и предназначены: несколько машин объединяются в каскад и работают с общей автоматикой, включаясь по мере роста нагрузки.
Нужна ли незамерзающая жидкость?
Для Ташкента с зимними температурами около −10 °C при наружном размещении контура — да, водно-гликолевый раствор. Его концентрация влияет на теплоёмкость, поэтому её учитывают в расчёте.
Сколько места занимает оборудование?
Габариты чиллеров указаны в карточках: от 1160×900×1920 мм у модели на 30 кВт до 2200×1100×2200 мм у модели на 130 кВт. Плюс место под гидромодуль и буферную ёмкость — обычно отдельное техническое помещение.
Что экономичнее в эксплуатации — чиллер или VRF?
На мощностях до 100–130 кВт VRF обычно эффективнее: у него нет потерь на промежуточном теплоносителе и на перекачку воды. Выше этого порога и на разветвлённых объектах чиллер выигрывает за счёт длины коммуникаций и возможности наращивать мощность модулями.
