Канальные блоки VRF
Канальный блок монтируется над подвесным потолком и раздаёт воздух по воздуховодам через решётки или диффузоры. В помещении не видно оборудования — только решётки. В разделе 23 модели мощностью до 56 кВт: низконапорные серии CMV-V…TA, средненапорные CMV-V…TB и высоконапорные CMV-V…TH.
Низко-, средне- и высоконапорные — в чём разница
Разница в свободном статическом напоре, то есть в том, какое сопротивление сети воздуховодов блок способен преодолеть:

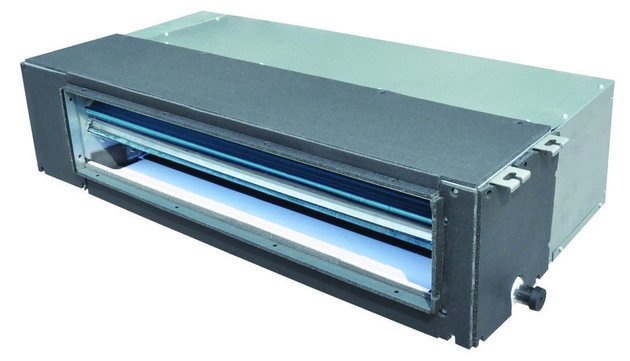

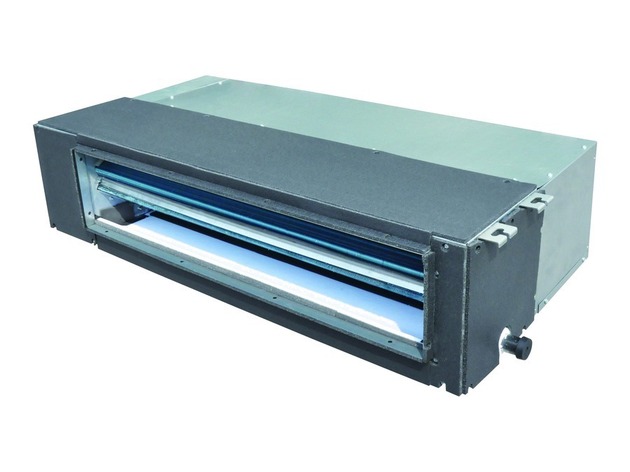

- низконапорные (серия TA) — короткие воздуховоды в пределах одного помещения, высота корпуса 210 мм, встают в тонкий потолок;

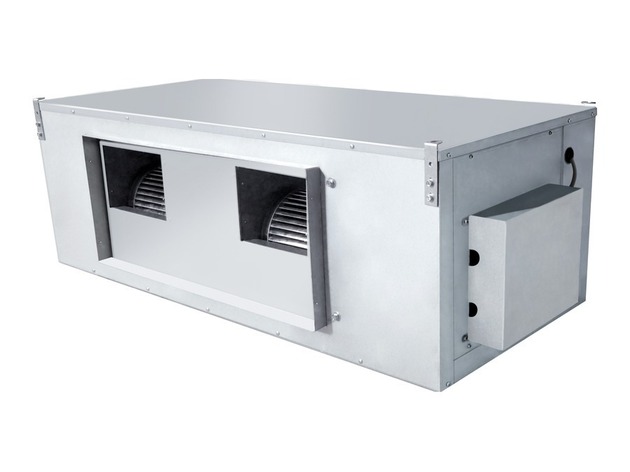

- средненапорные (серия TB) — разветвлённая сеть на несколько помещений, напор выше, корпус 260 мм;
- высоконапорные (серия TH) — длинные магистрали, много поворотов, плотные фильтры; мощность до 56 кВт.
Ошибка с напором обходится дорого: блок с недостаточным напором не продавит сеть, расход воздуха упадёт, и помещение не охладится при формально достаточной мощности.
Что нужно предусмотреть до монтажа
Запас по высоте потолка — корпус плюс место под подключение дренажа и фильтр. Люк для обслуживания напротив фильтра и дренажного насоса. Уклон дренажной линии либо помпа: высота подъёма конденсата указана в характеристиках. Шумоглушители на воздуховодах, если блок стоит над спальней или переговорной.
Вопросы и ответы
Какую высоту потолка нужно оставить?
Для низконапорных блоков высота корпуса 210 мм, к ней добавляется место под дренаж, виброразвязку и доступ к фильтру — закладывайте не менее 300–350 мм. Для средне- и высоконапорных серий корпус выше, 260–370 мм.
Можно ли поставить один блок на несколько комнат?
Да, для этого и нужны воздуховоды. Но температура будет общей на всю зону: если в комнатах нужна разная температура, ставится отдельный блок на каждую.
Куда девается конденсат?
Отводится дренажной линией в канализацию. При невозможности уклона ставится дренажный насос — в характеристиках указана высота подъёма конденсата.
